Instrukcja obsługi lancy TURBOSPINER

1. Informacje o produkcie

Lanca Turbospiner to produkt wysokiej jakości, o dużej trwałości i uniwersalnym zastosowaniu przy pracach kominiarskich i wentylacyjnych.

Lance zbudowane są z profesjonalnego pełnego 10 mm stalowego wału napędowego wielozwojnego, nieruchomego pancerza poliamidowego o zwiększonej wytrzymałości na ścieranie i zgniatanie, łożyskowanych obustronnie uchwytów: do wiertarki oraz do głowicy. Lance występują w różnych długościach: 3–15 metrów. Na życzenie można zamówić również inne długości do 30 metrów.

2. Zastosowanie

Produkt ten jest niezastąpiony przy wykonywaniu takich prac jak:

• czyszczenie przewodów kominowych
• czyszczenie płomieniówek
• czyszczenie przewodów technologicznych
• czyszczenie rur oraz kanałów wentylacyjnych
• czyszczenie rur rekuperacji oraz klimatyzacji

Lance przeznaczone są do oczyszczania różnego rodzaju przewodów i rur o średnicy 40–300 mm (w zależności od rodzaju lancy).

3. Bezpieczeństwo

• Utrzymuj porządek w miejscu pracy. Zastosuj wszelkie środki ostrożności, przestrzegaj zasad BHP w miejscu pracy.
• Jeżeli używasz elektronarzędzi, uważnie przeczytaj instrukcję obsługi zastosowanego elektronarzędzia i zastosuj się do zaleceń producenta.
• Lanca Turbospiner powinna być obsługiwana przez dwie osoby. Jedna jest operatorem wprowadzającym lancę do oczyszczanego przewodu, druga osoba jest operatorem urządzenia napędzającego. W szczególnych przypadkach, po odpowiednim przeszkoleniu, dopuszcza się możliwość użytkowania lancy przez 1 operatora.

Parametry techniczne

Do napędzania lancy Turbospiner stosuj wiertarkę lub wkrętarkę wyposażoną w sprzęgło przeciążeniowe nastawione na moment rozłączający obroty przy sile 30 Nm.

4. Przygotowanie do pracy i kontrola stanu lancy

Przed przystąpieniem do pracy obejrzyj lancę Turbospiner. Jeżeli nosi ślady uszkodzenia — nie używaj jej. Skontaktuj się ze sprzedawcą w celu naprawy.

5. Próba działania

1. KROK 1

   Podłącz lancę Turbospiner do odpowiedniego urządzenia napędzającego (wkrętarka lub wiertarka).

2. KROK 2

   Głowicę czyszczącą należy w trakcie próby utrzymywać z dala od części ciała.

3. KROK 3

   W trakcie wykonywania obrotów próbnych przez ok. 5–10 sekund należy wstępnie sprawdzić jakość pracy lancy — czy np. nie występują jakieś nieprawidłowości, np. nierównomierne obroty, nietypowe dźwięki, zbyt duże wibracje itp.

4. KROK 4

   Jeżeli nie występują objawy nieprawidłowej pracy, można użyć lancę.

6. Podłączenie napędu i montaż głowicy

Lanca Turbospiner wyposażona jest na końcu w uchwyt do głowicy (gwintowany trzpień). Głowicę osadza się w uchwycie poprzez włożenie i mocne dokręcenie śruby dociskowej.

Przed przystąpieniem do czyszczenia sprawdź stan głowicy. Jeżeli jej elementy (wkłady łańcuchowe lub inne, rdzeń głowicy) są mocno zużyte, pęknięte lub głowica wykazuje oznaki uszkodzenia — nie używaj jej. Należy używać tylko w pełni sprawnych głowic.

7. Czyszczenie przewodu i prowadzenie lancy

1. KROK 1

   Jeżeli lanca jest sprawna, a właściwa głowica jest prawidłowo osadzona w uchwycie głowicy, można przystąpić do czyszczenia.

2. KROK 2

   Koniec lancy z głowicą umieść w oczyszczanym przewodzie na głębokość 30–40 cm, a dopiero wtedy włącz urządzenie napędzające.

3. KROK 3

   Sukcesywnie opuszczaj głowicę czyszczącą w głąb przewodu.

Lanca w trakcie czyszczenia powinna być rozwinięta, w miarę możliwości wyprostowana, z jak najmniejszą liczbą zakrętów. Minimalna średnica gięcia lancy wynosi 40 cm.

8. Praca w przewodach z załamaniami

Wprowadzając lancę w głąb oczyszczanego przewodu należy kontrolować, aby lanca nie ulegała zbytniemu przeginaniu (jeżeli w przewodzie zastosowano kolano lub załamanie przewodu).

Dopuszcza się stosowanie lancy w przewodach o załamaniu do max. 45° w średnicach 100–300 mm oraz o większych załamaniach do maksymalnie 90° w przewodach o średnicach 170–300 mm (wartości podane dla przewodów, w których czyszczenie odbywa się metodą od góry w dół lub na odcinkach poziomych przewodów).

9. Dobór głowicy i średnicy głowicy

Należy używać właściwych głowic czyszczących, w zależności od rodzaju przewodu, materiału z jakiego jest wykonany, stanu technicznego komina, rodzaju i wielkości zabrudzenia. System Turbospiner posiada dużą ilość głowic o różnorakim zastosowaniu. Należy zawsze dopasować rodzaj głowicy odpowiadający danemu kominowi / przewodowi wentylacyjnemu / rurze.

Należy znać stan techniczny czyszczonego przewodu. Operator lancy powinien potrafić ocenić, jak czyszczenie mechaniczne wybraną przez niego głowicą wpłynie na stan techniczny komina lub przewodu. Jeżeli występują wątpliwości odnośnie tego, jaką głowicę zastosować w danym przypadku, przed rozpoczęciem czyszczenia należy skonsultować to ze sprzedawcą.

Za wszelkie szkody powstałe wskutek niewłaściwie wykonanego czyszczenia lub niewłaściwie dobranej głowicy czyszczącej producent/sprzedawca nie ponosi odpowiedzialności.

Dobór średnicy głowicy: należy zawsze brać pod uwagę faktyczną średnicę światła nieoczyszczonego przewodu. Jeżeli przewód kominowy lub inny posiada fabryczną średnicę np. 200 mm, ale jest zabrudzony tak, że światło przewodu to 150 mm, należy bezwzględnie rozpocząć czyszczenie głowicą o średnicy 150 mm. Następnie, w miarę powiększania się faktycznego światła przewodu w trakcie oczyszczania, można zastosować głowicę o większej średnicy. Stosowanie głowic o zbyt dużej średnicy w stosunku do faktycznego światła przewodu może skutkować przedwczesnym zużyciem lub uszkodzeniem głowicy czyszczącej.

10. Czyszczenie bardzo mocno zabrudzonych przewodów

Przy bardzo mocno zabrudzonych kominach należy zwrócić uwagę na możliwość zaczopowania przewodu opadającym urobkiem z czyszczenia.

Przy bardzo zabrudzonych przewodach, przy czyszczeniu metodą od góry, należy przy rozpoczynaniu czyszczenia najpierw opuścić koniec lancy z głowicą na dno przewodu. Następnie włączyć napęd i podciągając lancę w górę aż do wylotu oczyszczać przewód.

11. Zakończenie pracy

Po oczyszczeniu przewodu wyłączyć napęd i wyjąć koniec lancy zakończony głowicą z przewodu. Następnie odłączyć lancę od napędu.

12. Wkłady czyszczące — informacje

Głowice Turbospiner posiadają system wymiennych wkładów. Do wymiany zużytych wkładów w głowicy należy używać wyłącznie oryginalnych wkładów czyszczących Turbospiner.

13. Instrukcja wymiany wkładów czyszczących

1. KROK 1

   Odkręć nakrętkę na szczycie głowicy i zdejmij głowicę (dwa krążki z otworami i założonym łańcuchem). Po odkręceniu nakrętki mocującej głowicę rozkręć śruby utrzymujące łańcuch. Otrzymasz wtedy dwa krążki z otworami.

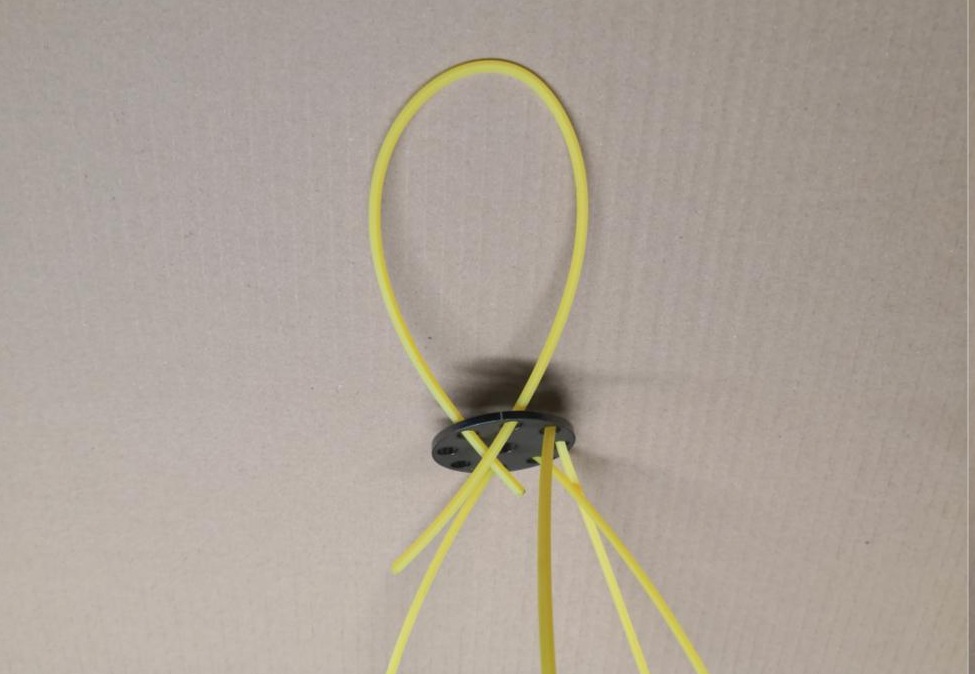

2. KROK 2

   Następnie umieść końcówki boramidowe lub linkowe (w zależności od potrzeb) w obydwu krążkach, przeplatając je jak na obrazkach:

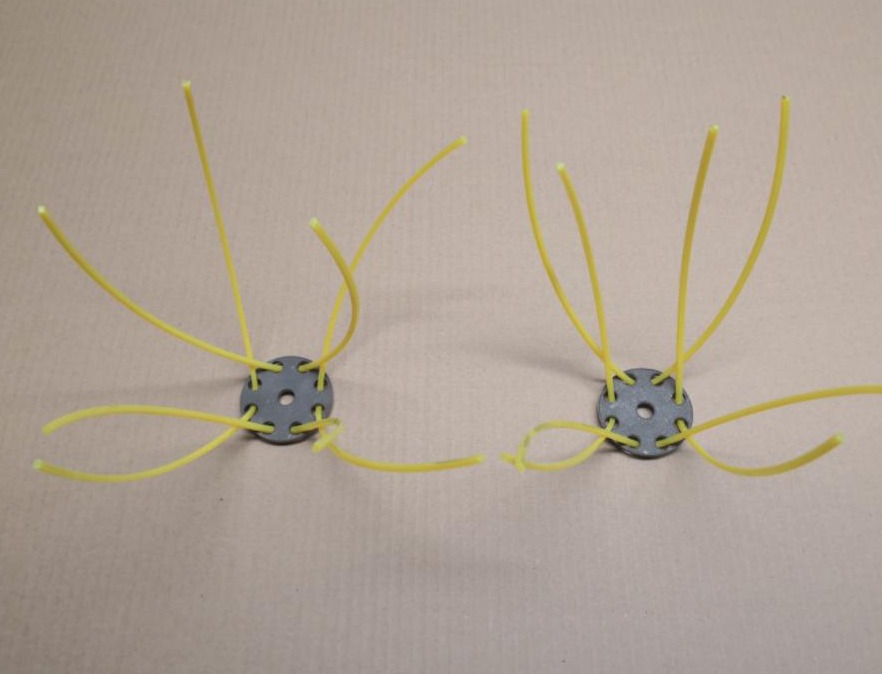

3. KROK 3

   Przeplatanie wkładów w obydwu krążkach.

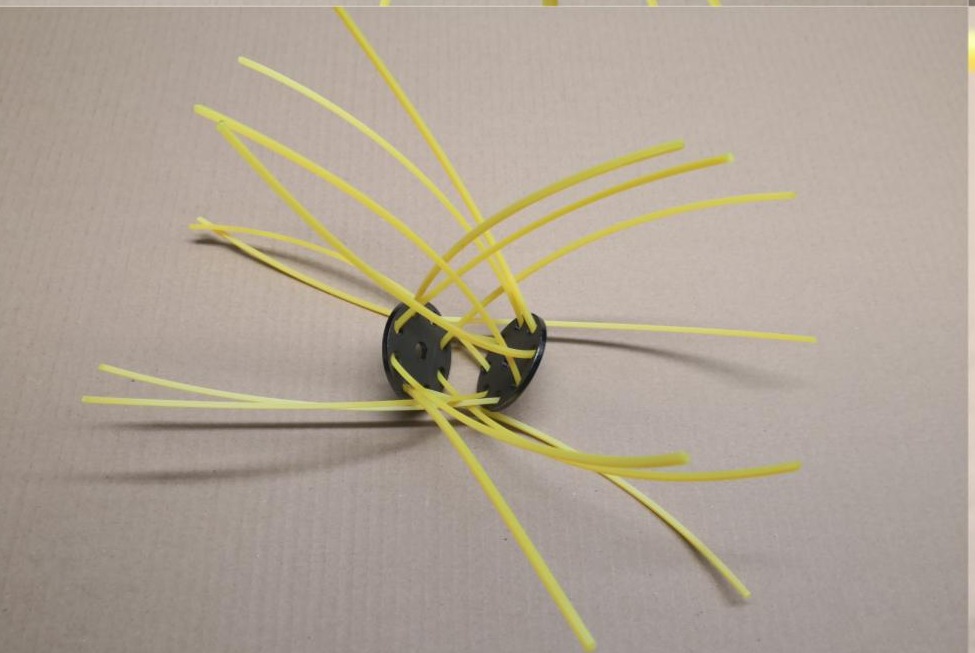

4. KROK 4

   Kolejny etap przeplatania wkładów.

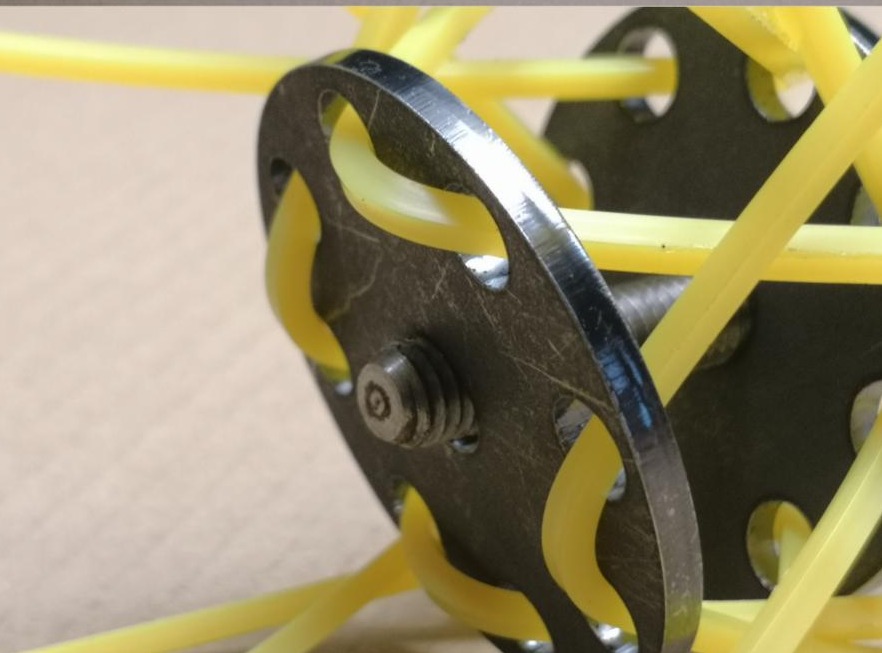

5. KROK 5

   Wkłady przeplecione przez otwory krążków.

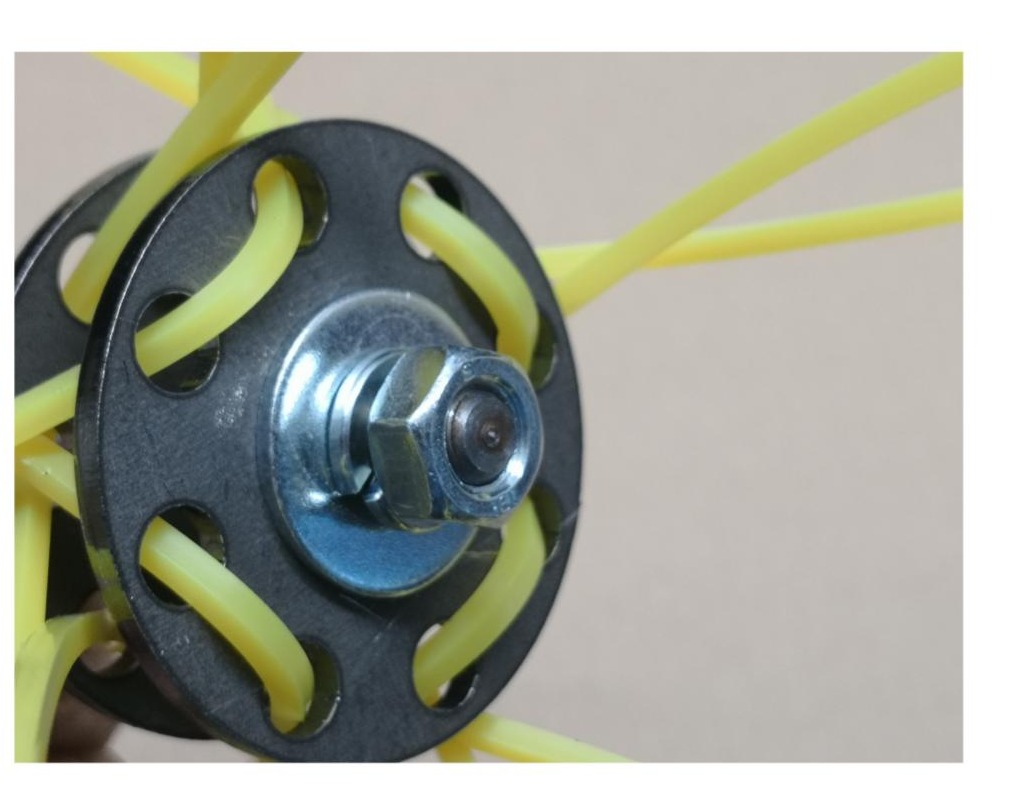

6. KROK 3

   Nałóż głowicę na trzpień gwintowany i dokręć nakrętkę mocującą głowicę. Przy dokręcaniu nakrętki należy bezwzględnie kontrować obcęgami zaciskowymi, trzymając za podstawę głowicy.



7. KROK 7

   Złożona głowica z wkładami czyszczącymi zamontowana na lancy.



14. Czyszczenie i konserwacja

Po zakończonej pracy należy lancę Turbospiner oczyścić suchą szczotką, w szczególności część od strony głowicy. Można użyć sprężonego powietrza. Nie używać wody ani innych płynów do oczyszczania lancy.

Oczyszczoną lancę należy zakonserwować. Do tego celu należy użyć smaru w sprayu (np. WD-40). Smar aplikować obficie, głównie na łożysko od strony głowicy. Środka przewodu lancy (wewnątrz pancerza) nie smaruje się.

Czynności czyszczące i konserwujące należy przeprowadzać po każdym użyciu lancy. Nie należy przechowywać lancy Turbospiner nieoczyszczonej i niezakonserwowanej.

W celu lepszej ochrony lanc Turbospiner dostępny jest pokrowiec ochronny i transportowy wyposażony w system wygodnych uchwytów, również przez ramię. Dzięki temu można transportować lance mając obie ręce wolne.

15. Gwarancja

Lanca objęta jest 1-roczną gwarancją. Gwarancją objęte są wszelkie wady produkcyjne lub wady wykryte w trakcie użytkowania. Gwarancja nie obejmuje uszkodzeń mechanicznych lub wynikłych z powodu niewłaściwego użytkowania lancy lub niezastosowania się do zaleceń zawartych w niniejszej instrukcji obsługi.

Warunkiem świadczenia gwarancyjnego (podjęciem procedury gwarancyjnej) jest przesłanie dowodu zakupu oraz wypełnionego formularza reklamacyjnego wraz z wymaganymi załącznikami na adres mailowy: biuro@virra.pl.

Lancę podlegającą naprawie gwarancyjnej należy wysłać na adres: Virra Krystian Rybicki; ul. Wybickiego 9; 01-345 Warszawa; tel. +48 530 118 530.

Nie są objęte gwarancją głowice Turbospiner — są to elementy zużywające się w stopniu zależnym od sposobu użytkowania, rodzaju czyszczonych przewodów, stopnia zabrudzenia oraz umiejętności obsługi głowic przez operatora.

16. Dane producenta

• Turbospiner Krystian Rybicki
• ul. Połczyńska 122
• 01-304 Warszawa
• Polska
• NIP: 1181649123
• e-mail: sklep@turbospiner.pl
• www.turbospiner.pl
