Instrukcja obsługi CYKLON RED

1. Informacje ogólne

Zestaw CYKLON RED przeznaczony jest do oczyszczania różnego rodzaju przewodów i rur o średnicy 100–300 mm. Żeby praca z narzędziem była bezpieczna dla operatora, komina oraz w celu zapewnienia długiej żywotności narzędzia, należy stosować się do wskazówek zawartych w niniejszej instrukcji.

Pracę z zestawem powinny wykonywać osoby sprawne, posiadające doświadczenie z pracą z elektronarzędziami, po dokładnym zapoznaniu się z niniejszą instrukcją obsługi.

2. Bezpieczeństwo

• Utrzymuj porządek w miejscu pracy. Zastosuj wszelkie środki ostrożności, przestrzegaj zasad BHP w miejscu pracy.
• Jeżeli używasz elektronarzędzi, uważnie przeczytaj instrukcję obsługi zastosowanego elektronarzędzia i zastosuj się do zaleceń producenta.

Parametry techniczne CYKLON RED

Do napędzania zestawu CYKLON RED stosuj wiertarkę lub wkrętarkę wyposażoną w sprzęgło przeciążeniowe nastawione na moment rozłączający obroty przy sile 30 Nm.

3. Przed rozpoczęciem pracy

• Przed przystąpieniem do pracy obejrzyj zestaw. Jeżeli nosi ślady uszkodzenia — nie używaj go. Skontaktuj się ze sprzedawcą w celu naprawy.
• Przed przystąpieniem do czyszczenia sprawdź stan głowicy. Jeżeli jej elementy (wkłady łańcuchowe lub inne, rdzeń głowicy) są mocno zużyte, pęknięte lub głowica wykazuje oznaki uszkodzenia — nie używaj jej. Należy używać tylko w pełni sprawnych głowic.
• Przed czyszczeniem od dołu najpierw oblicz potrzebną długość zestawu tak, aby nie strącić nasady kominowej potencjalnie zainstalowanej na wylocie komina.

4. Przygotowanie zestawu, podłączenie głowicy i napędu

Przedłużka elastyczna wyposażona jest na końcu w gwintowany uchwyt do głowicy. Głowicę osadza się w uchwycie poprzez nakręcenie.

5. Czyszczenie przewodu i zasady prowadzenia zestawu

1. KROK 1

   Jeżeli zestaw jest sprawny, a właściwa głowica jest prawidłowo osadzona w uchwycie głowicy, można przystąpić do czyszczenia.

2. KROK 2

   Przedłużkę z głowicą umieść w oczyszczanym przewodzie na głębokość 30–40 cm, a dopiero wtedy włącz urządzenie napędzające.

3. KROK 3

   Sukcesywnie poruszaj zestawem góra-dół. Nie należy utrzymywać zestawu w trakcie pracy w jednym położeniu — może to spowodować przegrzanie się elastycznej przedłużki oraz jej pęknięcie.

4. KROK 4

   Po oczyszczeniu pierwszego metra komina należy dołączać kolejne przedłużki i w ten sposób sukcesywnie oczyścić komin na całej długości.

6. Kolana i załamania przewodu

Wprowadzając zestaw w głąb oczyszczanego przewodu należy kontrolować, aby przedłużki nie ulegały zbytniemu przeginaniu (jeżeli w przewodzie zastosowano kolano lub załamanie przewodu).

Dopuszcza się stosowanie zestawu w przewodach o załamaniu do max. 90° w przewodach o średnicy minimum 150 mm.

7. Przewody bardzo mocno zabrudzone

Przy bardzo mocno zabrudzonych kominach należy zwrócić uwagę na możliwość zaczopowania przewodu opadającym urobkiem z czyszczenia.

1. KROK 1

   Przy czyszczeniu metodą od góry najpierw opuść koniec skręconego zestawu z głowicą na dno przewodu.

2. KROK 2

   Następnie włącz napęd i podciągając zestaw w górę aż do wylotu, oczyszczaj przewód.

8. Dobór głowic czyszczących

Należy używać właściwych głowic czyszczących, w zależności od rodzaju przewodu, materiału z jakiego jest wykonany, stanu technicznego komina, rodzaju i wielkości zabrudzenia. Każdą z głowic przykręca się do przedłużki nakrętką dołączoną do zestawu, od strony zakończenia z gwintem zewnętrznym.

Operator zestawu powinien potrafić ocenić, jak czyszczenie mechaniczne wybraną przez niego głowicą wpłynie na stan techniczny komina lub przewodu. Jeżeli występują wątpliwości odnośnie tego, jaką głowicę zastosować w danym przypadku, przed rozpoczęciem czyszczenia należy skonsultować to ze sprzedawcą.

9. Wymiana wkładów czyszczących w głowicy — krok po kroku

1. KROK 1

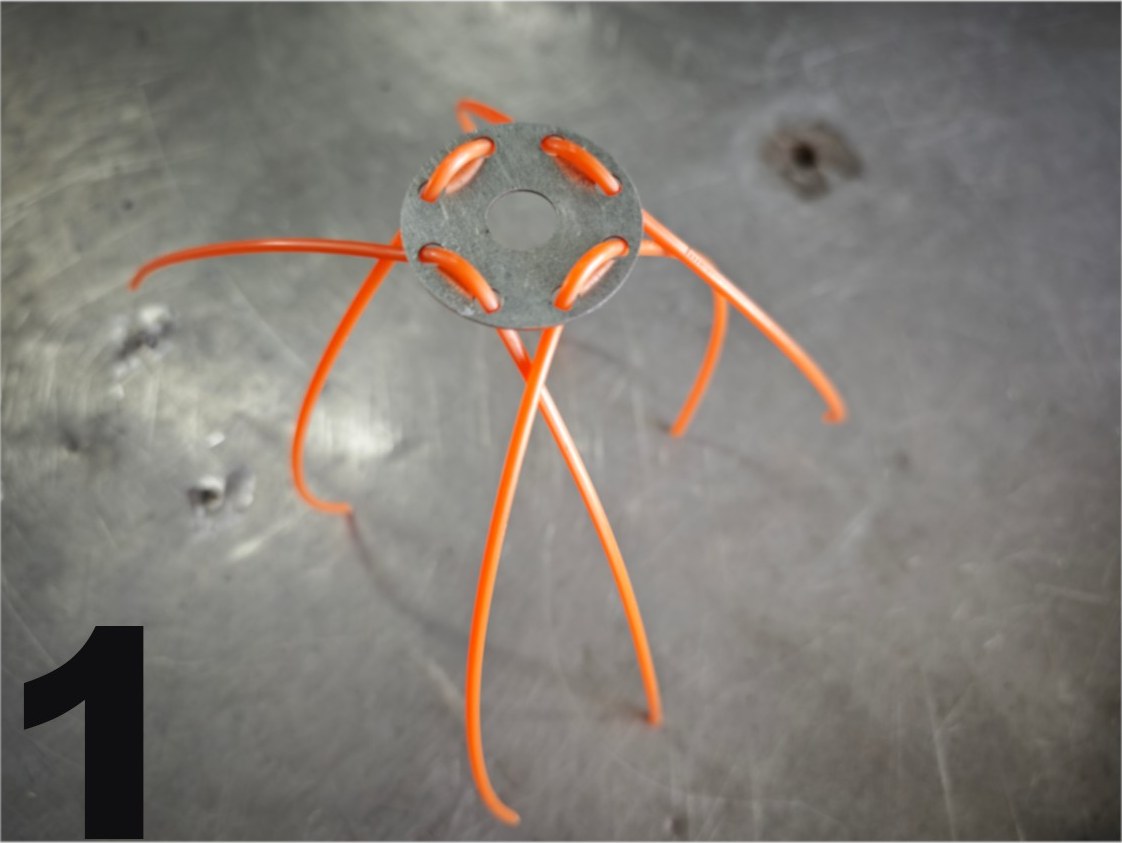

   Przygotuj komplet nowych wkładów czyszczących (żyłkowych lub linkowych) przeznaczonych do głowicy CYKLON RED.



2. KROK 2

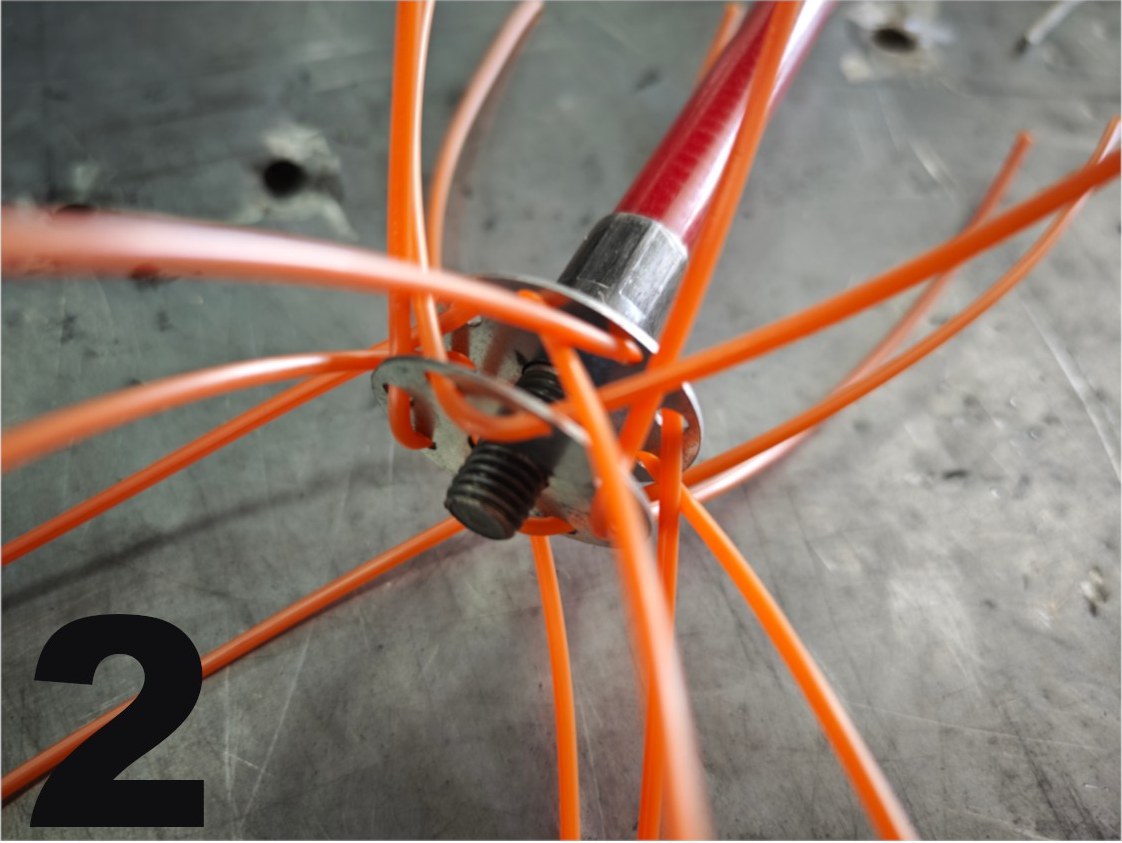

   Włóż wkłady w wcięcia rdzenia głowicy, rozkładając je równomiernie na całym obwodzie.



3. KROK 3

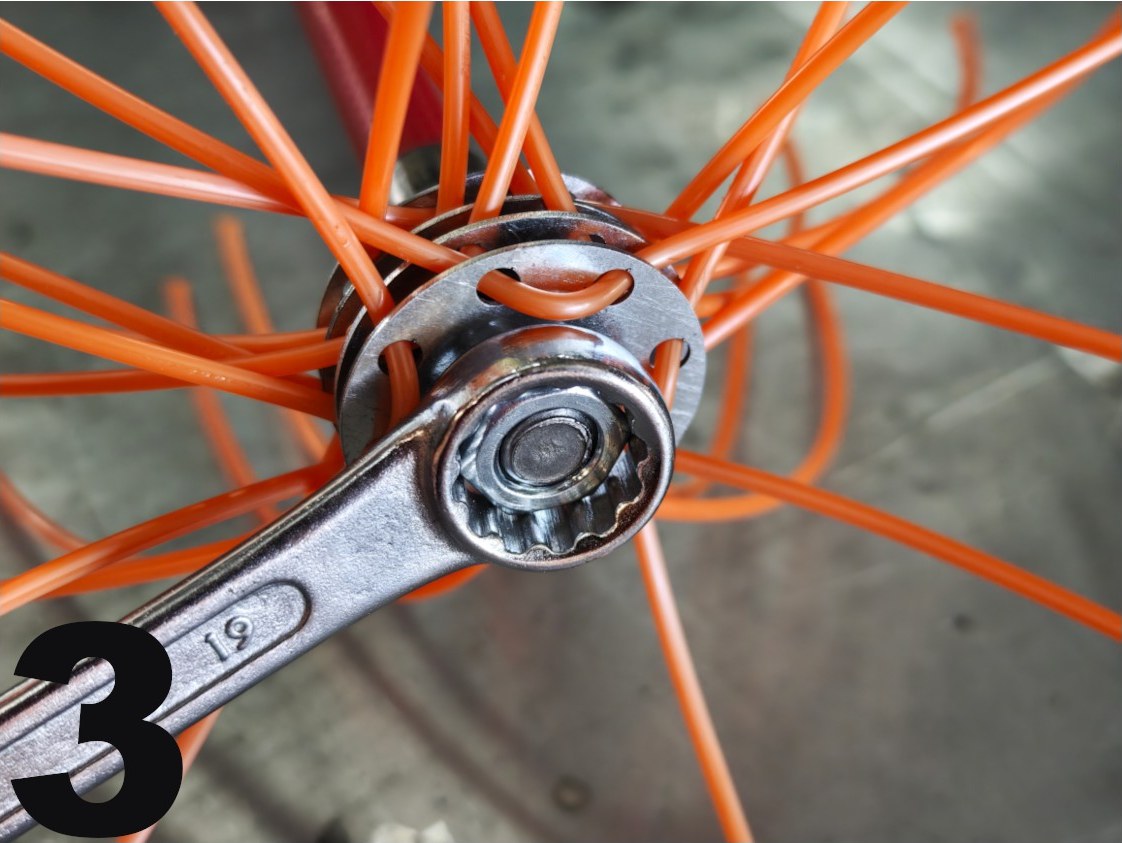

   Dokręć śrubę dociskową głowicy kluczem, tak aby wszystkie włókna były pewnie zaciśnięte.



4. KROK 4

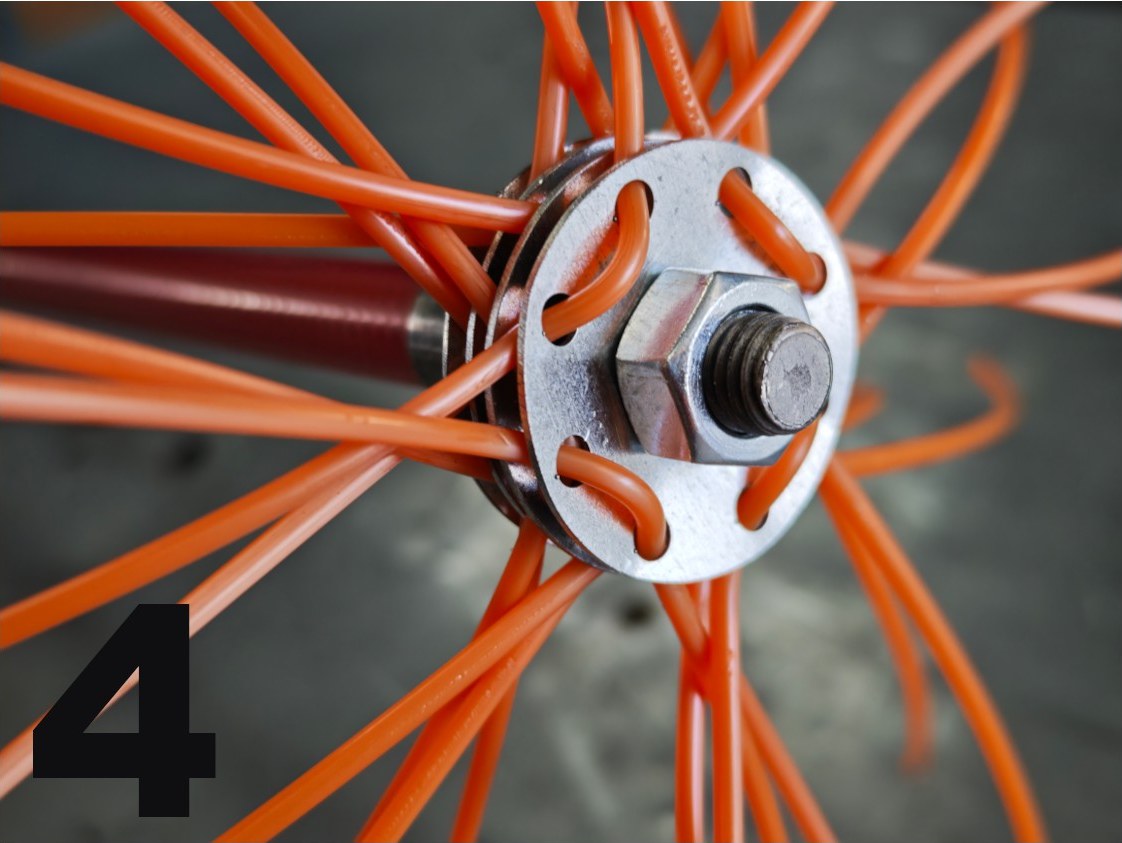

   Sprawdź złożoną głowicę — wkłady muszą być równo rozłożone i mocno osadzone, bez luzu.

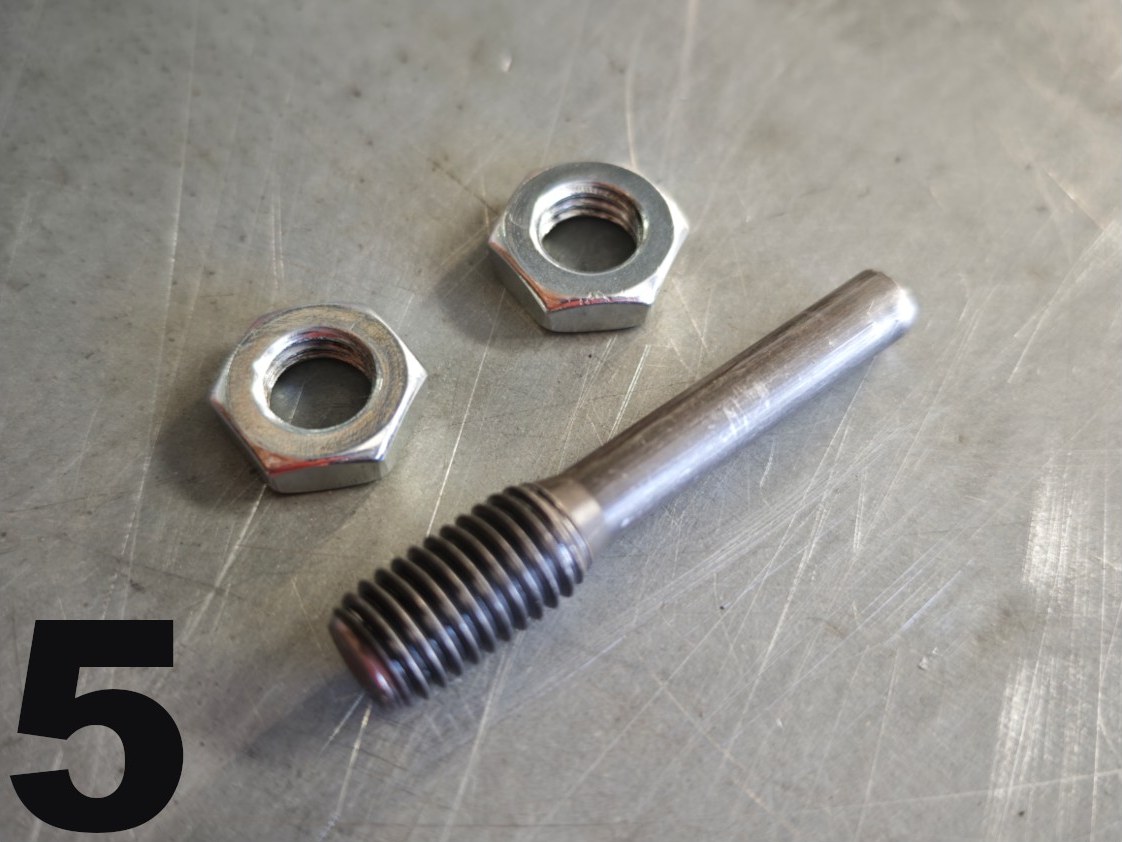

5. KROK 5

   Przygotuj trzpień adaptera do wkrętarki wraz z nakrętkami montażowymi.



6. KROK 6

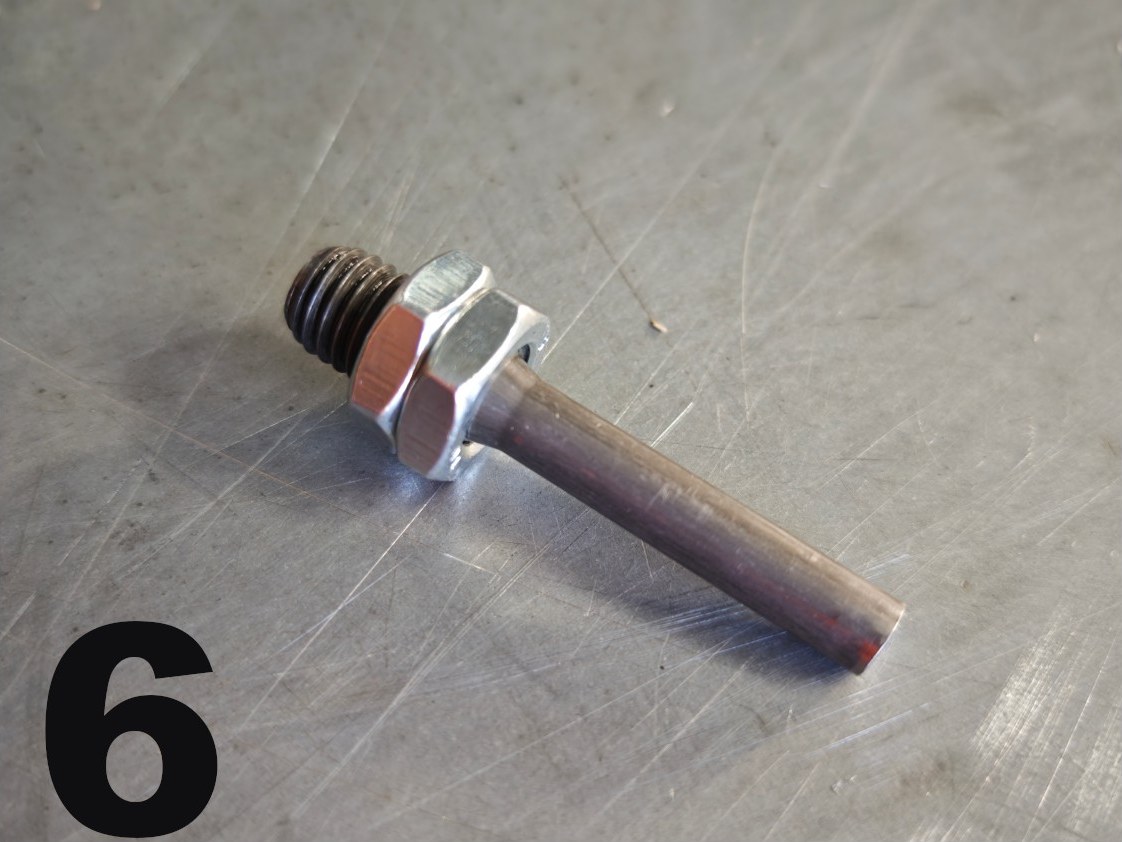

   Nakręć nakrętkę na gwint trzpienia adaptera.

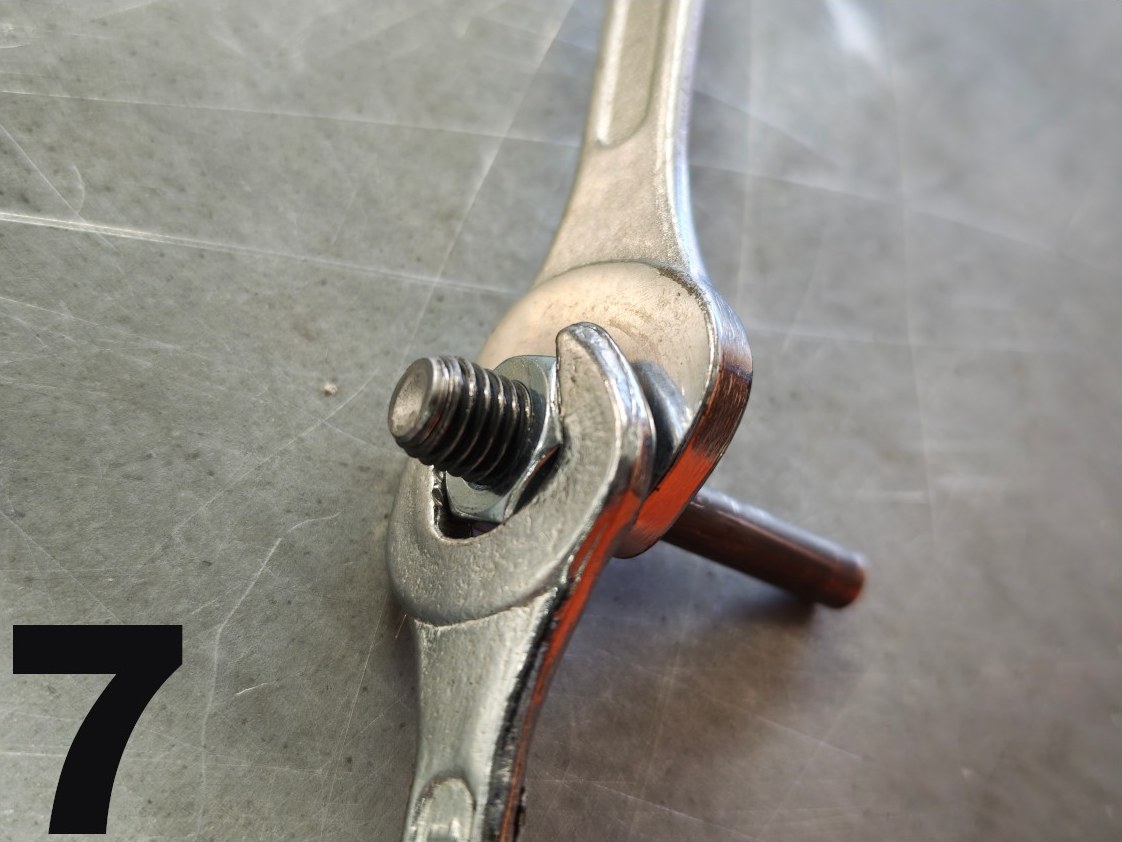

7. KROK 7

   Skontruj połączenie kluczem — adapter musi być skręcony pewnie i bez luzu.

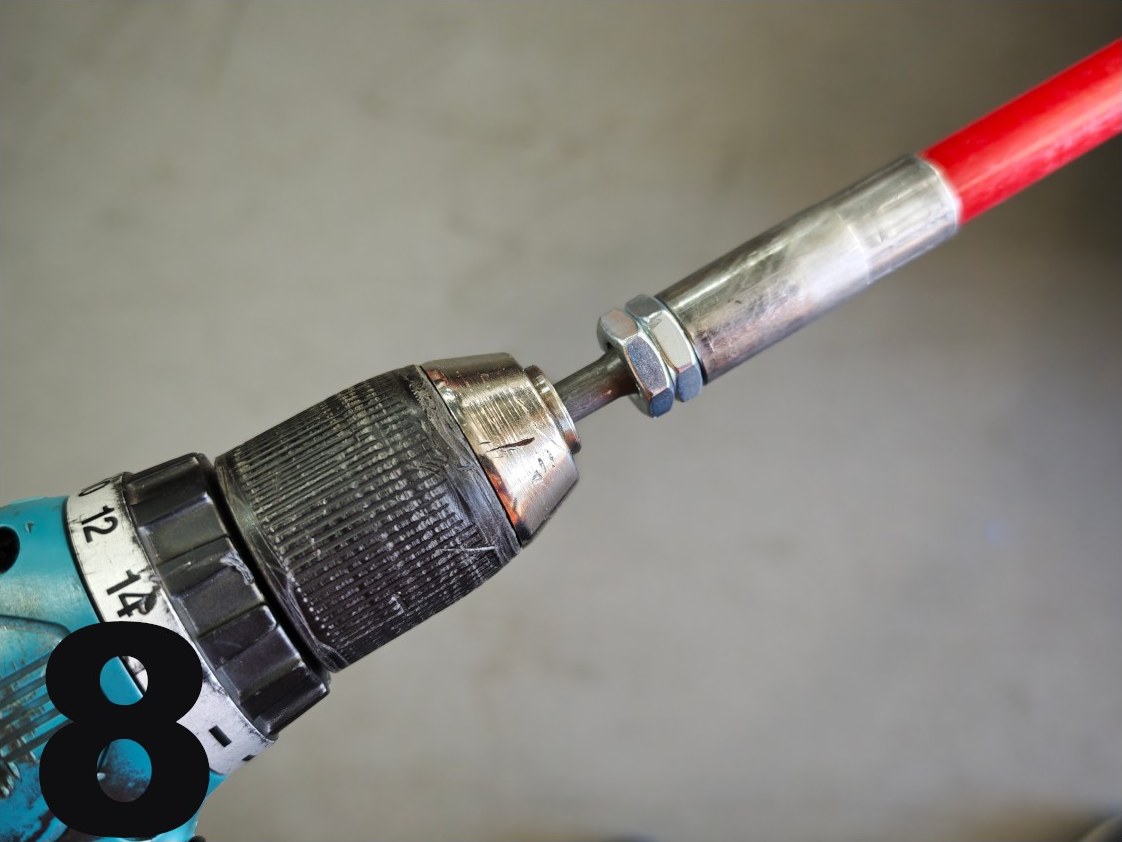

8. KROK 8

   Osadź trzpień adaptera (8 mm) w standardowym uchwycie wiertarskim wkrętarki i mocno zacisnąć uchwyt.



10. Montaż wkładek lock-system — krok po kroku

Wkładki lock-system utrudniają odkręcanie się poszczególnych elementów zestawu w trakcie użytkowania. Wkładkę należy umieścić w każdym zakończeniu przedłużki posiadającym gwint wewnętrzny oraz w głowicy — dopiero wtedy, gdy głowica jest już złożona i wszystkie włókna czyszczące są dokręcone śrubą.

1. KROK 1

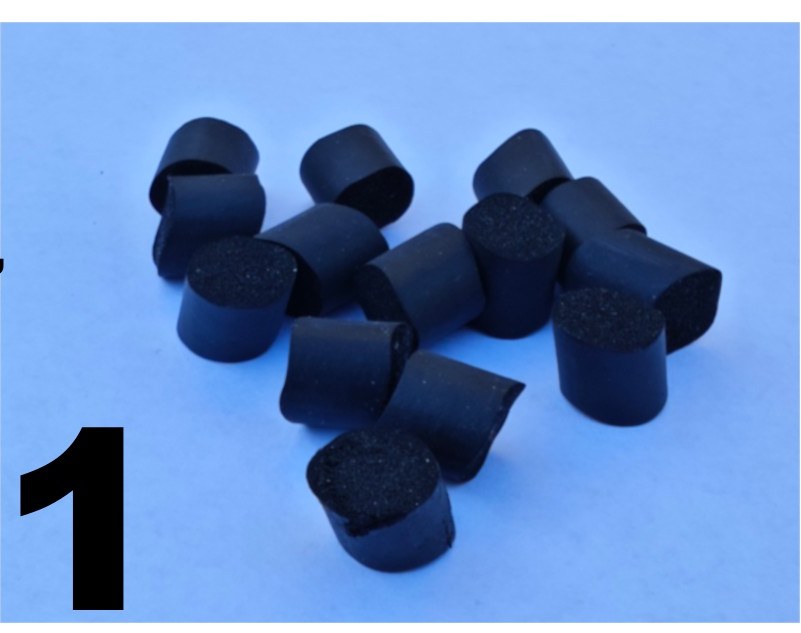

   Przygotuj komplet gumowych wkładek lock-system.



2. KROK 2

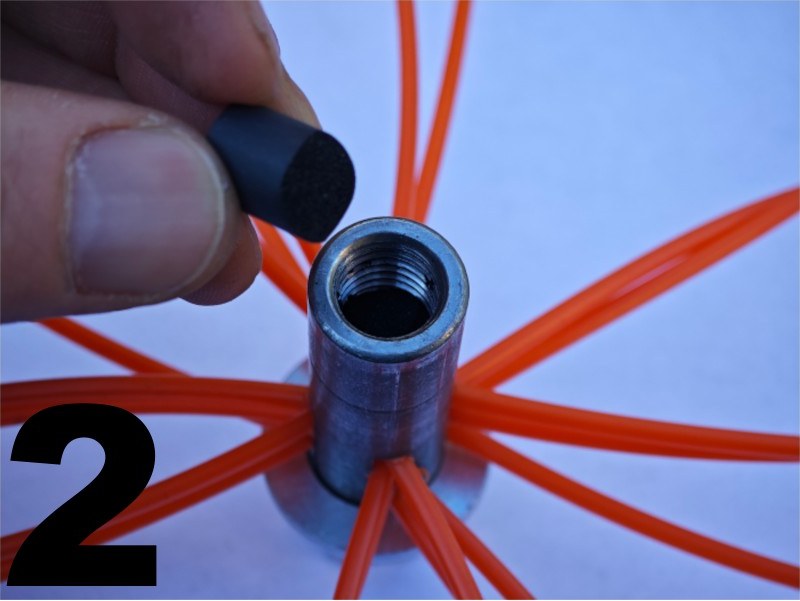

   Zlokalizuj zakończenie z gwintem wewnętrznym, w które ma zostać włożona wkładka.

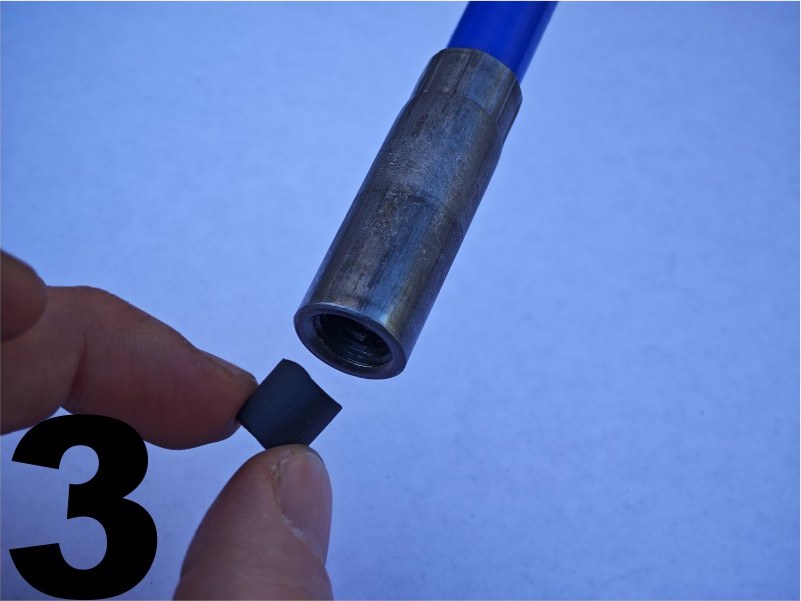

3. KROK 3

   Chwyć wkładkę i ustaw ją współosiowo z otworem gwintowanym.



4. KROK 4

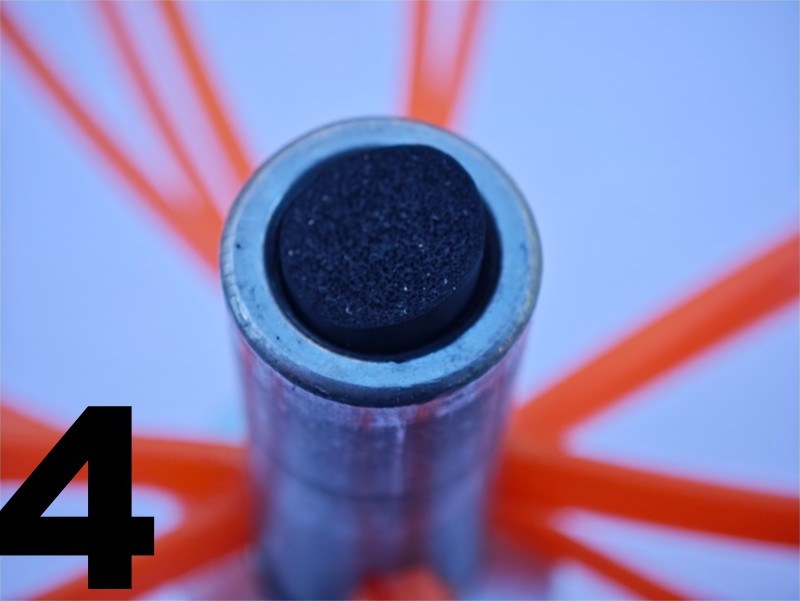

   Wsuń wkładkę do wnętrza zakończenia przedłużki.

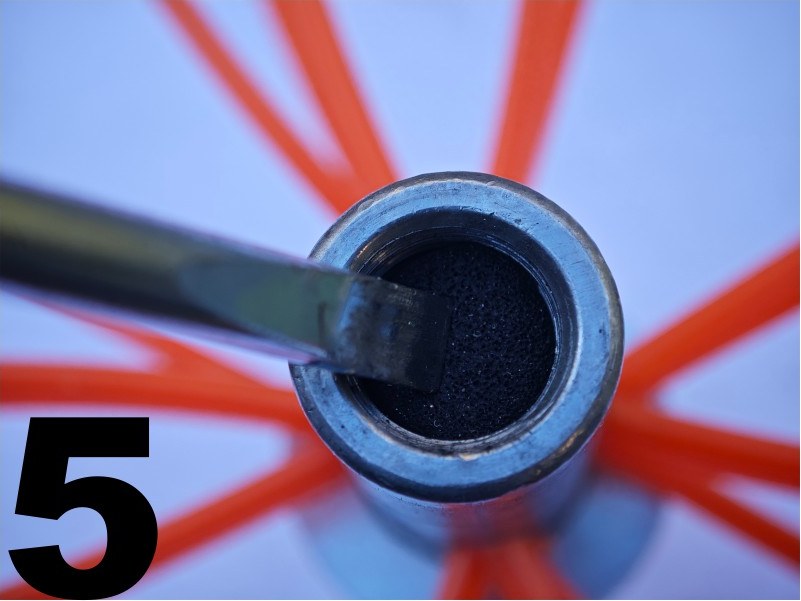

5. KROK 5

   Dobij wkładkę na właściwą głębokość — tak umiejscowione wkładki uniemożliwiają odkręcanie się elementów w trakcie pracy zestawem.



11. Konserwacja i przechowywanie

• Po zakończonej pracy odłącz głowicę od zestawu i oczyść zestaw suchą szczotką, w szczególności uchwyt do głowicy.
• Do oczyszczenia wnętrza uchwytu głowicy można użyć sprężonego powietrza.
• Czynności czyszczące i konserwujące przeprowadzaj po każdym użyciu zestawu.
• Nie należy przechowywać zestawu nieoczyszczonego.

12. Gwarancja

Zestaw objęty jest 1-letnią gwarancją. Gwarancją objęte są wszelkie wady produkcyjne lub wady wykryte w trakcie użytkowania. Gwarancja nie obejmuje uszkodzeń mechanicznych lub wynikłych z powodu niewłaściwego użytkowania zestawu lub niezastosowania się do zaleceń zawartych w niniejszej instrukcji obsługi.
