Instrukcja obsługi CYKLON

Zestaw do czyszczenia komina od dołu

1. Informacje ogólne

Zestaw CYKLON przeznaczony jest do oczyszczania różnego rodzaju przewodów i rur o średnicy 100–300 mm. Żeby praca z narzędziem była bezpieczna dla operatora, komina oraz w celu zapewnienia długiej żywotności narzędzia, należy stosować się do wskazówek zawartych w instrukcji.

Pracę z zestawem powinny wykonywać osoby sprawne, posiadające doświadczenie z pracą z elektronarzędziami, po dokładnym zapoznaniu się z niniejszą instrukcją obsługi.

Kliknij zdjęcie, aby powiększyć

2. Bezpieczeństwo

  • Utrzymuj porządek w miejscu pracy. Zastosuj wszelkie środki ostrożności, przestrzegaj zasad BHP w miejscu pracy.
  • Jeżeli używasz elektronarzędzi, uważnie przeczytaj instrukcję obsługi zastosowanego elektronarzędzia i zastosuj się do zaleceń producenta.

Parametry techniczne

Zakres średnicy przewodów
100–300 mm
Maksymalne obroty wiertarki / wkrętarki
800 rpm
Moment rozłączający sprzęgła
30 Nm
Kierunek obrotów
wyłącznie prawe
Średnica trzpienia w uchwycie wiertarskim
8 mm
Uchwyt napędu
standardowy uchwyt do wierteł
Niedozwolone uchwyty
nie SDS Plus, nie SDS Max
Dopuszczalne załamanie przewodu
do max. 90° w przewodach o średnicy minimum 150 mm

Do napędzania zestawu stosuj wiertarkę lub wkrętarkę wyposażoną w sprzęgło przeciążeniowe nastawione na moment rozłączający obroty przy sile 30 Nm.

3. Przed rozpoczęciem pracy

  • Przed przystąpieniem do pracy obejrzyj zestaw. Jeżeli nosi ślady uszkodzenia — nie używaj go. Skontaktuj się ze sprzedawcą w celu naprawy.
  • Przed przystąpieniem do czyszczenia sprawdź stan głowicy. Jeżeli jej elementy (wkłady łańcuchowe lub inne, rdzeń głowicy) są mocno zużyte, pęknięte lub głowica wykazuje oznaki uszkodzenia — nie używaj jej. Należy używać tylko w pełni sprawnych głowic.
  • Przed czyszczeniem od dołu najpierw oblicz potrzebną długość zestawu tak, aby nie strącić nasady kominowej potencjalnie zainstalowanej na wylocie komina.

4. Przygotowanie zestawu, podłączenie głowicy i napędu

Przedłużka elastyczna wyposażona jest na końcu w gwintowany uchwyt do głowicy. Głowicę osadza się w uchwycie poprzez nakręcenie.

5. Czyszczenie przewodu i zasady prowadzenia zestawu

  1. KROK 1

    Jeżeli zestaw jest sprawny, a właściwa głowica jest prawidłowo osadzona w uchwycie głowicy, można przystąpić do czyszczenia.

  2. KROK 2

    Przedłużkę z głowicą umieść w oczyszczanym przewodzie na głębokość 30–40 cm, a dopiero wtedy włącz urządzenie napędzające.

  3. KROK 3

    Sukcesywnie poruszaj zestawem góra-dół. Nie należy utrzymywać zestawu w trakcie pracy w jednym położeniu — może to spowodować przegrzanie się elastycznej przedłużki oraz jej pęknięcie.

  4. KROK 4

    Po oczyszczeniu pierwszego metra komina należy dołączać kolejne przedłużki i w ten sposób sukcesywnie oczyścić komin na całej długości.

6. Praca w przewodach z załamaniami

Wprowadzając zestaw w głąb oczyszczanego przewodu należy kontrolować, aby przedłużki nie ulegały zbytniemu przeginaniu (jeżeli w przewodzie zastosowano kolano lub załamanie przewodu).

Dopuszcza się stosowanie zestawu w przewodach o załamaniu do max. 90° w przewodach o średnicy minimum 150 mm.

7. Bardzo mocno zabrudzone przewody

Przy bardzo mocno zabrudzonych kominach należy zwrócić uwagę na możliwość zaczopowania przewodu opadającym urobkiem z czyszczenia.

Przy bardzo zabrudzonych przewodach, przy czyszczeniu metodą od góry, należy przy rozpoczynaniu czyszczenia najpierw opuścić koniec skręconego zestawu z głowicą na dno przewodu. Następnie włączyć napęd i podciągając zestaw w górę aż do wylotu oczyszczać przewód.

8. Dobór głowicy czyszczącej i jej wymiana

Należy używać właściwych głowic czyszczących, w zależności od rodzaju przewodu, materiału z jakiego jest wykonany, stanu technicznego komina, rodzaju i wielkości zabrudzenia. Należy zawsze dopasować rodzaj głowicy odpowiadający danemu kominowi / przewodowi wentylacyjnemu / rurze.

Należy znać stan techniczny czyszczonego przewodu. Operator zestawu powinien potrafić ocenić, jak czyszczenie mechaniczne wybraną przez niego głowicą wpłynie na stan techniczny komina lub przewodu. Jeżeli występują wątpliwości odnośnie tego, jaką głowicę zastosować w danym przypadku, przed rozpoczęciem czyszczenia należy skonsultować to ze sprzedawcą.

Za wszelkie szkody powstałe wskutek niewłaściwie wykonanego czyszczenia lub niewłaściwie dobranej głowicy czyszczącej producent/sprzedawca nie ponosi odpowiedzialności.

9. Czyszczenie i konserwacja

Po zakończonej pracy należy odłączyć głowicę od zestawu, zestaw oczyścić suchą szczotką, w szczególności uchwyt do głowicy. Można użyć sprężonego powietrza do oczyszczenia wnętrza uchwytu głowicy.

Czynności czyszczące i konserwujące należy przeprowadzać po każdym użyciu. Nie należy przechowywać zestawu nieoczyszczonego.

10. Wymiana wkładów czyszczących w głowicy

  1. KROK 1

    Odkręcić śrubę w głowicy.

  2. KROK 2

    Włożyć pożądane wkłady czyszczące na przemian, na krzyż, aby wypełnić prawie całą długość głowicy w miejscu wcięć podłużnych.

  3. KROK 3

    Dokręcić z powrotem śrubę dociskową tak, aby wkłady zostały mocno ściśnięte. Jeżeli po dokręceniu śruby jest luz, odkręcić śrubę i dołożyć wkłady. Po finalnym dokręceniu śruby wkłady muszą być mocno ściśnięte, tak by przy próbie ich wyciągnięcia stawiły opór.

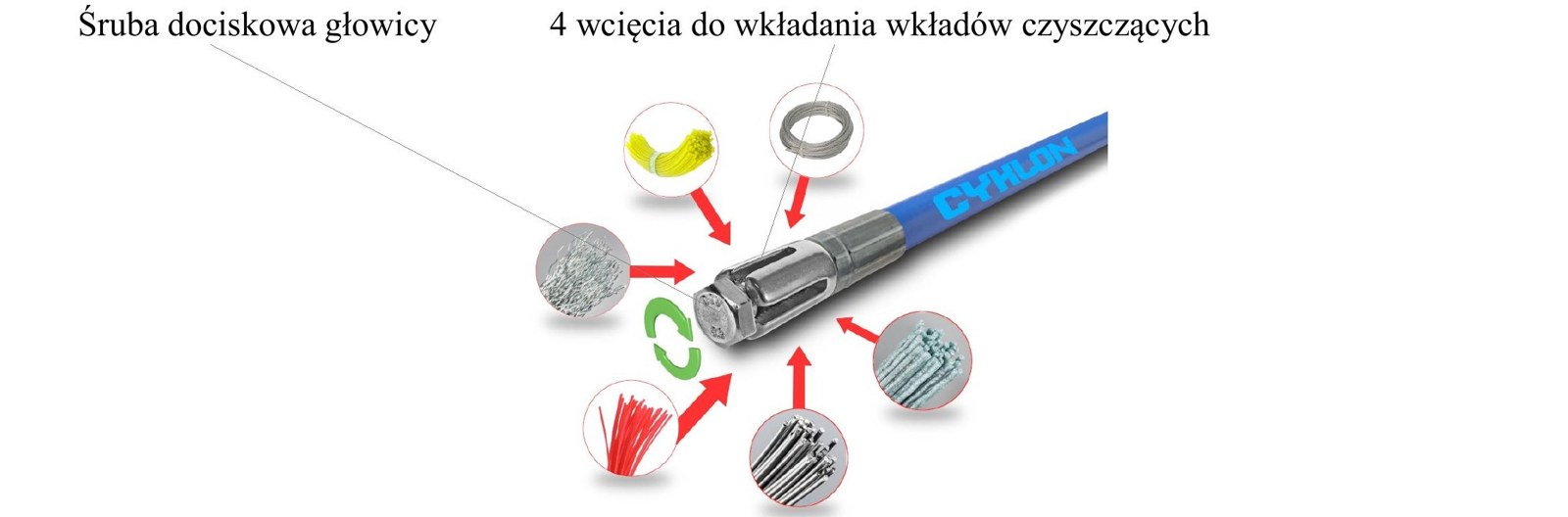

Śruba dociskowa głowicy • 4 wcięcia do wkładania wkładów czyszczących

11. Montaż głowic i akcesoriów

Głowicę łańcuchową montuje się poprzez nałożenie jej na końcówkę z gwintem zewnętrznym na elastycznej przedłużce i dokręcenie jej nakrętką dołączoną do zestawu.

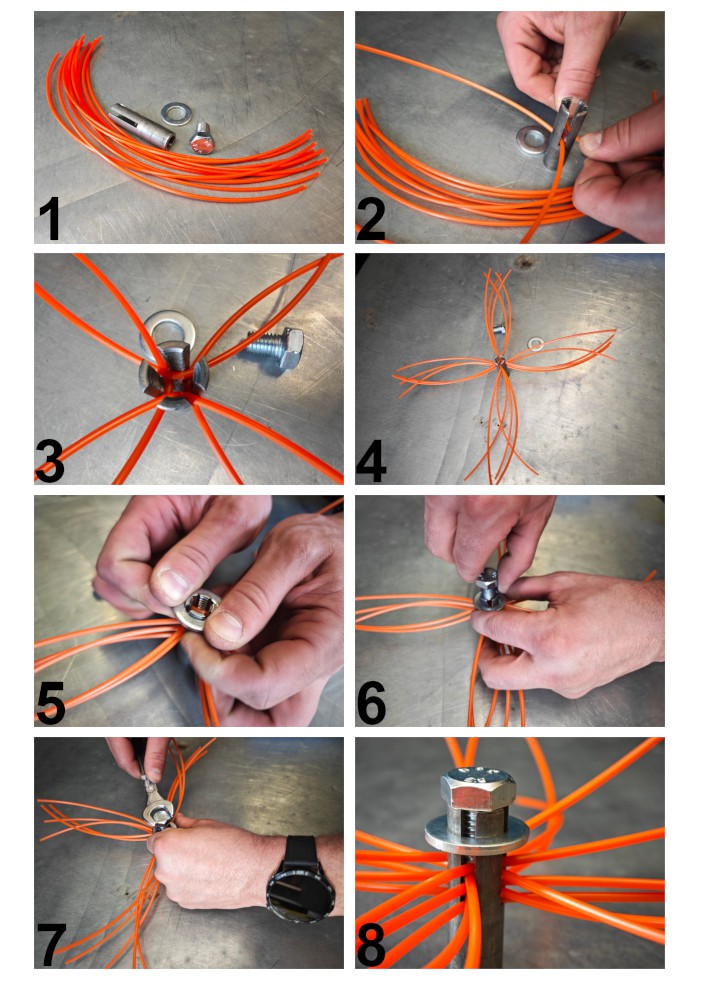

Instrukcja składania głowicy żyłkowej i linkowej (kroki 1–8)

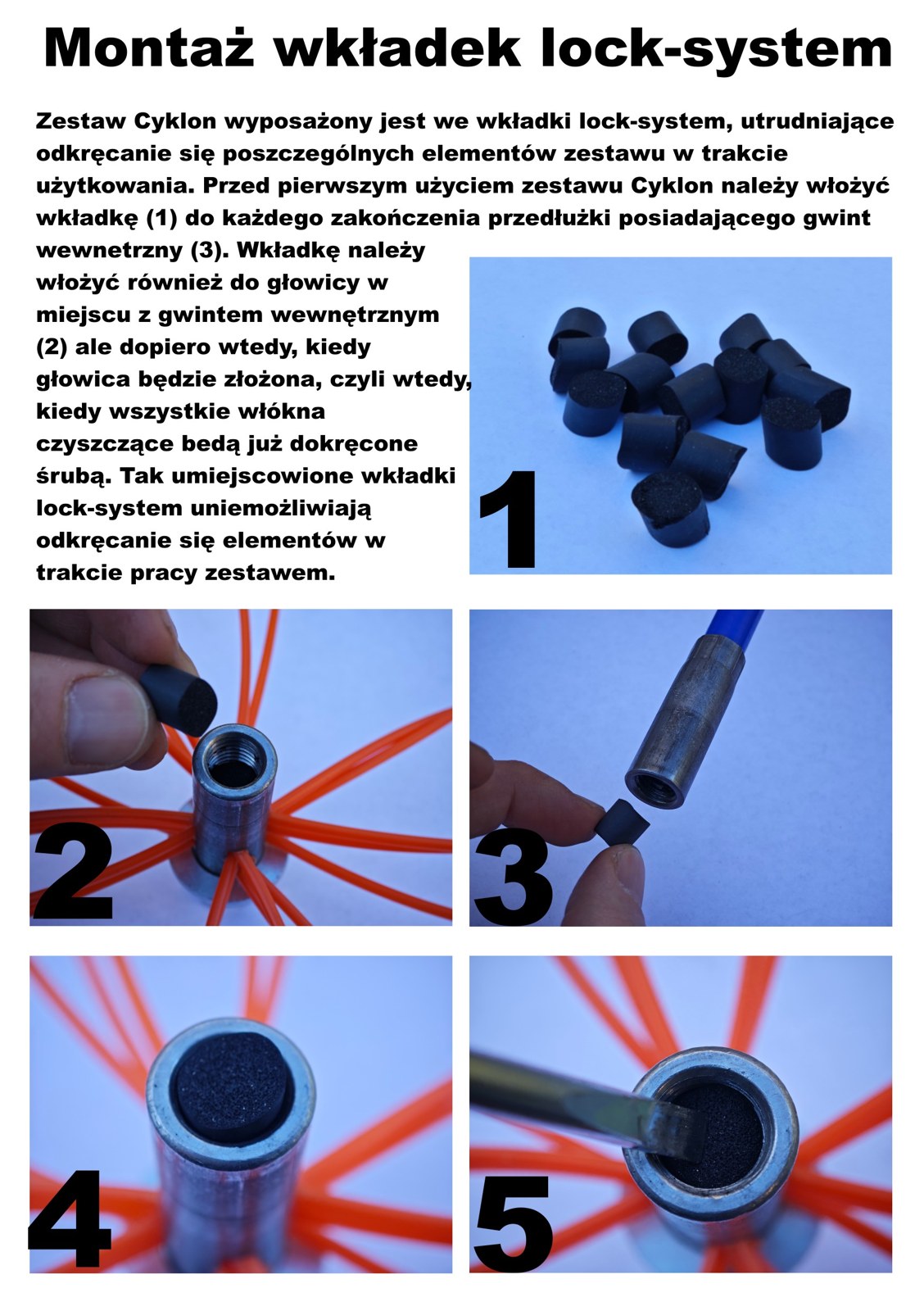

Zestaw Cyklon wyposażony jest we wkładki lock-system, utrudniające odkręcanie się poszczególnych elementów zestawu w trakcie użytkowania. Przed pierwszym użyciem zestawu Cyklon należy włożyć wkładkę (1) do każdego zakończenia przedłużki posiadającego gwint wewnętrzny (3). Wkładkę należy włożyć również do głowicy w miejscu z gwintem wewnętrznym (2), ale dopiero wtedy, kiedy głowica będzie złożona, czyli wtedy, kiedy wszystkie włókna czyszczące będą już dokręcone śrubą. Tak umiejscowione wkładki lock-system uniemożliwiają odkręcanie się elementów w trakcie pracy zestawem.

Montaż wkładek lock-system (kroki 1–5)

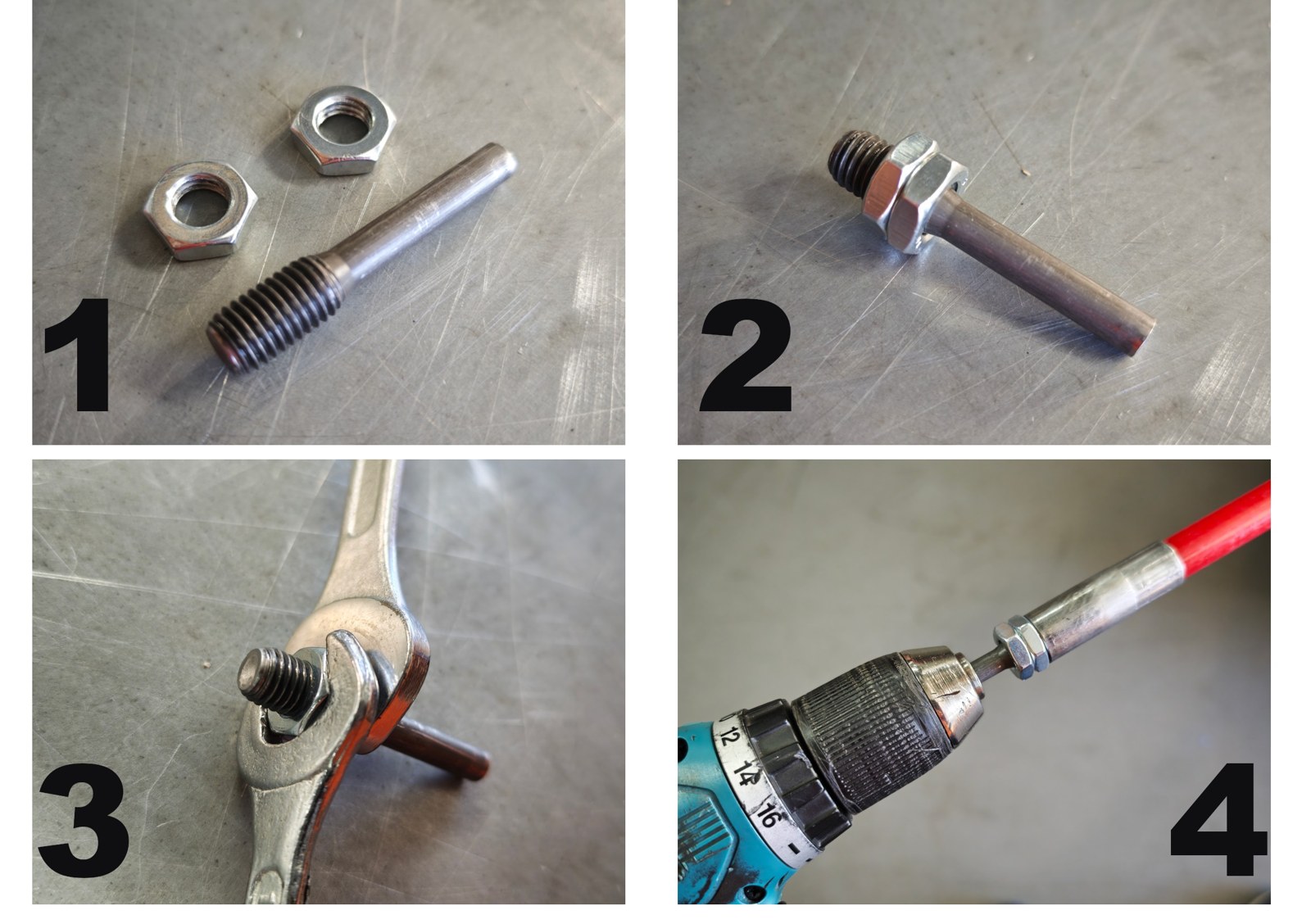

Instrukcja skręcania uchwytu do wkrętarki (kroki 1–4)

12. Gwarancja

Zestaw objęty jest 1-letnią gwarancją. Gwarancją objęte są wszelkie wady produkcyjne lub wady wykryte w trakcie użytkowania. Gwarancja nie obejmuje uszkodzeń mechanicznych lub wynikłych z powodu niewłaściwego użytkowania zestawu lub niezastosowania się do zaleceń zawartych w niniejszej instrukcji obsługi.

13. Dane producenta

  • Turbospiner Krystian Rybicki
  • ul. Połczyńska 122
  • 01-304 Warszawa
  • Polska
  • NIP: 1181649123
  • tel: +48 530 118 530
  • e-mail: sklep@turbospiner.pl
  • www.turbospiner.pl
